7MB2337-4PG00-3PG1 Anwendungs- und Parameter-Debugging des Siemens-Rauchgasanalysators 7MB2337-4PG00-3PG1

Mit der Entwicklung der modernen Industrie hat die Luftverschmutzung immer mehr Aufmerksamkeit auf sich gezogen.

Verschiedene Schadstoffe in der Luft verursachen nicht nur eine Reihe wirtschaftlicher Verluste, sondern auch

Es steht in engem Zusammenhang mit der menschlichen Gesundheit und der gesamten ökologischen Umwelt. CEMS-System

Es wurde entwickelt und wird häufig zur Überwachung der Konzentration und Gesamtemission gasförmiger Schadstoffe eingesetzt.

Die Menge ist zu einem unverzichtbaren Glied im Verbrennungs- und Emissionsprozess geworden.

Mit einem CEMS-System können Sie:

• Überprüfen Sie die Ausrüstung (Entstaubung, Entschwefelung, Denitrifikation, Kesselverbrennungsbedingungen usw.).

Laufstatus, gibt Laufparameter zurück

• Verbessern Sie die Effizienz des Gerätebetriebs und die Fehlerdiagnose

• Als Reaktion auf Umweltschutzanforderungen, zur Überwachung der Einhaltung von Emissionen und zur Abwassermessung

Überwachung von Emissionsquellen von Schadstoffen, die in industriellen Prozessen entstehen, und Rauchgasentfernung

Steuerung und Überwachung von Schwefel- und Lagerabbausystemen:

• Wärmekraftwerke

• Industrieöfen, Industriekessel

• Zivile Heizkessel

• Stahlmetallurgie

• Müllverbrennungsanlage

• Petrochemische Industrie

• Zementindustrie

• Schiffskessel usw.

Das gesamte System nutzt die ausgereifte analytische Steuerungs- und Probenahmetechnologie von Siemens

Vorbehandlungstechnologie, basierend auf den spezifischen Arbeitsbedingungen und technischen Anforderungen des Standorts,

Erstellen Sie flexible und optimierte Konfigurationen, um die Benutzeranforderungen vollständig zu erfüllen und sicherzustellen

Systemleistung/Preisverhältnis.

Siemens hat seine Vorteile als international renommiertes Unternehmen voll ausgeschöpft und dies getan

Aufrechterhaltung des führenden Niveaus in der Analysetechnologie und Verbesserung der Systemzuverlässigkeit und -qualität

Gewähren Sie volle Garantie und bieten Sie Privatanwendern eine schnelle und effektive technische Beratung

Anfrage, Design, technische Fehlersuche, Kundendienst, Ersatzteilversorgung usw.

Kompletter Service.

Derzeit ist dieser Gerätetyp von Siemens in Ländern auf der ganzen Welt weit verbreitet.

Es wird häufig in Wärmekraftwerken, der Metallurgie, der Petrochemie, der Baustoffindustrie und anderen Industriezweigen eingesetzt.

Leistung erbracht und gute Ergebnisse erzielt.

• Das Systemdesign ist stabil und zuverlässig, mit geringen Wartungskosten und minimalem Wartungsaufwand. System

Die Datenverfügbarkeit erreicht über 95 %.

• Leistungsstarke Selbstdiagnosefunktion und Alarmfunktion für Hauptkomponentenfehler des Geräts

Möglichkeit, zeitnahe Feedback-Informationen für eine einfache Steuerung bereitzustellen.

• In-situ-In-situ-Messung kann mit Extraktionsanalyse kombiniert werden.

• Der In-situ-Messanalysator verfügt über eine integrierte Referenzzelle und eine automatische Kalibrierungsfunktion.

• Der Extraktionsanalysator kann die automatische Luftkalibrierungsfunktion nutzen, die bequem und einfach zu bedienen ist.

• Systemkomponenten und Probenahmesonden können optional mit Reinigungs-(Rückspül-)Luftsystemen ausgestattet werden

System, um zu verhindern, dass Rauchgas Komponenten von Analysegeräten verunreinigt.

• Die Isolationsverschlussvorrichtung kann in Notsituationen schnell gestartet werden, um die Überwachung zu schützen

Teil.

• Das Korrosionsschutzdesign gewährleistet einen langfristig zuverlässigen Betrieb des Systems

Kontinuierliche Abgasmesssysteme von Siemens sind weltweit im Einsatz

Es ist weithin anerkannt und wird für die kontinuierliche Emission von Rauchgasen eingesetzt.

Mittlere gasförmige Stoffe, Staub, Temperatur, Druck, Durchflussmenge usw.

Messung zur quantitativen Kontrolle der Rauchgasemissionen.

Der Systemkern besteht normalerweise aus den folgenden relativ unabhängigen Teilen



Zusammensetzung:

• Kontinuierliches Überwachungssystem für Rauchgaskomponenten (vor und nach der Rauchgasbehandlung)

• System zur Erkennung der Staubkonzentration

• System zur Erkennung des Rauchgasstroms

• Weitere zusätzliche Messparameter

• Datenerfassungs- und -verarbeitungssystem

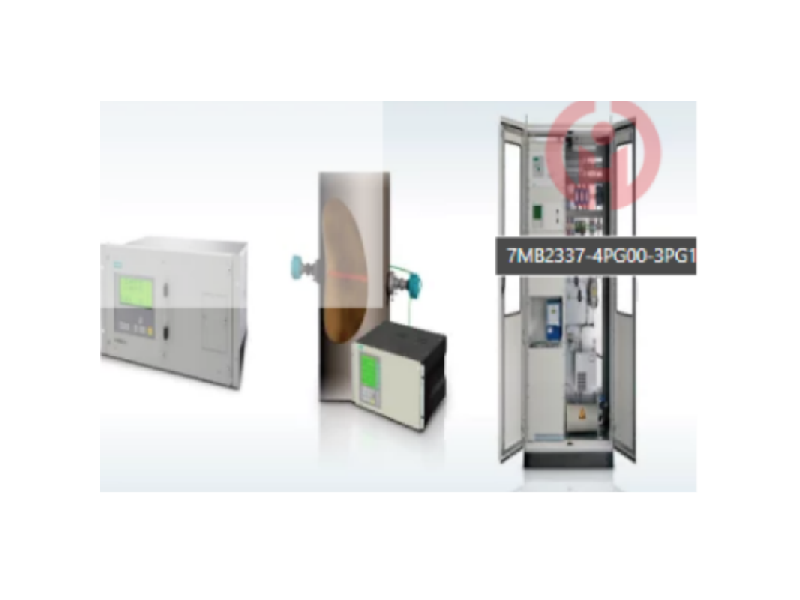

System zur kontinuierlichen Messung der Abgasemissionen

Das System basiert auf Siemens Ultramat 23 und LDS 6 Weichen

Analyseinstrumente mit den starken Systemintegrationsfähigkeiten von Siemens

Aufgrund der Stärke ist die Leistung stabil und ausgezeichnet.

•Messprinzip: Infrarot-/Ultraviolett-Gasanalyse, Lasergas

analysieren

• Messmethode: Extraktionstyp (Infrarot-/Ultraviolett-Analysator),

In-situ-Messung (Laseranalysator)

• Systemstruktur:

- IR/UV-Analysesystem: Probenahmesondenbaugruppe

(direkter Einbau in den Kamin), Probentransfereinheit, Vor-

Verarbeitungseinheit, analytische Instrumenteneinheit

- Laseranalysesystem: Messsonde (direkt im Kamin eingebaut).

Installation), zentrale Analyseeinheit, optisches Verbundkabel

• Analyseparameter (Messungen können je nach Benutzeranforderungen ausgewählt werden

Parameter und Messbereiche): CO, CO2, NO,

NO2

,SO2

, O2

,NH3

, HCl, HF usw.

System zur Erkennung der Staubkonzentration



• Messprinzip: optische Maskierungstechnik

•Messmethode: Opazität messen 0 ~ 100 %

• Systemstruktur: Sendeeinheit, Empfangseinheit, Steuereinheit

Yuan, Verbindungskabel

Rauchstromerkennungssystem

• Wählen Sie einen Thermogas- oder Mikrodruck-Differenzgas-Durchflussmesser

• Großer anwendbarer Temperaturbereich

• Großer Durchflussbereich

• Hohe Messgenauigkeit

Weitere zusätzliche Messparameter

• Siemens Temperatur- und Druckmessgeräte

• Verwenden Sie Hygrometer weltbekannter Marken

Datenerfassungs- und -verarbeitungssystem

• Anzeige: Prozessanzeige, Betriebsanzeige, Kurvenanzeige, Balken

Bildanzeige usw.

• Alarme: Alarmerfassung, -anzeige und -bestätigung

• Berichte: Benutzerberichte usw.

• Datenmanagement: kurzfristige und langfristige Datenspeicherung usw.

• Erfassungsrate der Systemdaten: mehr als 95 %

Mehrkomponenten-Gasanalysator ULTRAMAT 23

Der Mehrkomponenten-Gasanalysator ULTRAMAT 23 ist in der Lage, vier Gase gleichzeitig zu messen

Massenkomponenten: Kann bis zu drei infrarotempfindliche Gase oder zwei ultraviolette Gase messen

Stoffe wie CO, CO2

,NEIN,SO2

,NO2

, CH4 und die Verwendung von glatt

Die magnetische Sauerstoff- oder elektrochemische Sauerstoffmesseinheit misst O2 oder nutzt eine elektrochemische Messung

Das Gerät misst H2S.



• Gleichzeitige Messung mehrerer IR/UV-empfindlicher Gaskomponenten

• Optionaler elektrochemischer Sensor zur Messung des Sauerstoffgehalts

• Automatische Kalibrierung mit Luft, wirtschaftlich und effizient

• Automatische Luftdruckkorrektur, hohe Messgenauigkeit

• Reinigbare Probenzelle für einfache Wartung

• Mit automatischer Bereichsumschaltung

• Eingebauter Sicherheitsfilter und Kondensatbehälter

LDS 6 Laser-Gasanalysator

LDS 6 ist ein in-situ messender Diodenlaser-Gasanalysator auf Basis verschiedener

Gase haben spezifische Absorptionslinien. Geeignet für die schnelle und direkte Messung von Prozessgasen

Die Konzentration und Temperatur des Körper- oder Rauchgases. Messbar: NH3/H2O, HF/

H2O, HCI/H2O, CO/CO2

, H2O usw. Kann unter extremen Bedingungen eingesetzt werden

Selbst bei sehr hoher Staubkonzentration können Messungen genau und zuverlässig durchgeführt werden.

Zuverlässige Messergebnisse.

• Das Instrument verfügt über eine eingebaute Referenzzelle, sodass keine Kalibrierung durch den Benutzer erforderlich ist

• Automatische Verstärkungsregelungstechnologie, geeignet für hohen Staubgehalt oder starken Staubgehalt

Anwendung von Änderungen

• In-situ-Messung, kein Probengas-Vorbehandlungssystem erforderlich, kurze Reaktionszeit

• Basierend auf der Technologie der molekularen Einzellinien-Absorptionsspektroskopie ist die Messung hochselektiv und existiert nicht

Querinterferenzen

• Geeignet für Anwendungen mit komplexen Gasgemischen und Zusammensetzungsänderungen

Probenahme- und Vorbehandlungseinheit für Infrarot-/UV-Gasanalysesysteme

Abhängig von den Kundenanforderungen kann Siemens Dienstleistungen von der Probenahmestelle bis zur Vorbehandlung anbieten

Vom Gesamtdesign des gesamten Analysesystems mit langjähriger Erfahrung auf der ganzen Welt

Umfangreiche Erfahrung in der Prozessautomatisierung und im technischen Design sowie in großen Industrie- und

Durch die Anhäufung von Fachwissen in Anwendungsfeldern erhalten Sie Lösungen, die Ihren Anforderungen gerecht werden.

Lösung.

Spezielle Probenahmesonden und Probenahmerohre mit elektrischer Heizung entnehmen Proben aus dem Prozess und der Probenahmesonde

Sowohl der Kopf als auch das Probenahmerohr verfügen über eine automatische Temperaturregelung, um eine Gaskondensation zu verhindern.

Die Vorbehandlungseinheit umfasst: Luftentfeuchter, Luftpumpe, Filter, Feuchtigkeit

Alarm-Feinfilter, Rückspüleinheit usw. Seine Funktion besteht darin, die Reinigung des Probengases abzuschließen.

, Staubentfernung, Entfeuchtung, seine Filtrationsgenauigkeit kann 0,1 μ erreichen, was der Analyse entspricht

Das vom Gerät benötigte hochreine Probengas mit konstanter Temperatur und stabilem Durchfluss wird kontinuierlich zugeführt.

in das Analysegerät ein und gewährleistet so die analytische Genauigkeit und Genauigkeit des Analysegeräts

Langfristige Zuverlässigkeit.

Der Mehrkomponenten-Gasanalysator ULTRAMAT 23 ist in der Lage, vier Gasgruppen gleichzeitig zu messen

Punkte: Kann bis zu drei infrarotempfindliche Gase oder zwei ultraviolette Gase messen, wie z. B. CO,

Messgeräte für CO2, NO, SO2, NO2, CH4 und paramagnetischen Sauerstoff oder elektrochemischen Sauerstoff

Das Gerät misst O2 oder nutzt eine elektrochemische Messeinheit zur Messung von H2S.



Es stehen ULTRAMAT 23 Grundtypen zur Verfügung:

• Messung einer Infrarot-Gaskomponente mit (oder ohne) Sauerstoffgehaltsmessung

• Messung von zwei Infrarot-Gaskomponenten mit (oder ohne) Sauerstoffgehaltsmessung

• Messung von drei Infrarot-Gaskomponenten mit (oder ohne) Sauerstoffgehaltsmessung

• Misst eine UV-Gaskomponente und eine IR-Gaskomponente mit (oder ohne) Sauerstoff

Inhaltsmessung

• Misst zwei UV-Gaskomponenten und eine IR-Gaskomponente mit (oder ohne) Sauerstoff

Inhaltsmessung

Grundfunktionen

Anwendung

Der Mehrkomponenten-Gasanalysator ULTRAMAT 23 ist in der Lage, vier Gasgruppen gleichzeitig zu messen

Punkte: Kann bis zu drei infrarotempfindliche Gase oder zwei ultraviolette Gase messen, wie z. B. CO,

Messgeräte für CO2, NO, SO2, NO2, CH4 und paramagnetischen Sauerstoff oder elektrochemischen Sauerstoff

Das Gerät misst O2 oder nutzt eine elektrochemische Messeinheit zur Messung von H2S.

Es stehen ULTRAMAT 23 Grundtypen zur Verfügung:

• Messung einer Infrarot-Gaskomponente mit (oder ohne) Sauerstoffgehaltsmessung

• Messung von zwei Infrarot-Gaskomponenten mit (oder ohne) Sauerstoffgehaltsmessung

• Messung von drei Infrarot-Gaskomponenten mit (oder ohne) Sauerstoffgehaltsmessung

• Misst eine UV-Gaskomponente und eine IR-Gaskomponente mit (oder ohne) Sauerstoff

Inhaltsmessung

• Misst zwei UV-Gaskomponenten und eine IR-Gaskomponente mit (oder ohne) Sauerstoff

Inhaltsmessung

• Automatische Kalibrierung mit Umgebungsluft: Sauerstoffgehaltskalibrierung und Nullpunktkalibrierung von Infrarotkomponenten

Hängt von der zu messenden Komponente ab

• Die Mehrschichterkennung gewährleistet eine hohe Genauigkeit und eliminiert Infrarot-Querinterferenzen

• Die UV-Analyse eignet sich für Anwendungen im unteren Bereich und wird nicht durch H2O usw. beeinträchtigt.

• Die Probenahmeeinheit ist leicht zu reinigen, wodurch die Wartungskosten gesenkt werden

• Menügestützte Bedienung mit einfachem Textformat, einfach und leicht verständlich

• Handbuch mit Wartungsinformationen und -aufzeichnungen, vorbeugende Wartung zur Unterstützung des Service- und Wartungspersonals,

Kosten senken

• Offene Schnittstellenstruktur (RS 485, RS 232, Profibus, SIPROM GA);

Integration und Fernbedienung

Eigenschaften bei Biogasanwendungen

•Kontinuierliche Messung von vier Komponenten, einschließlich Schwefelwasserstoff

•Der langlebige Schwefelwasserstoffsensor wird durch steigende Schwefelwasserstoffkonzentrationen nicht beeinträchtigt und erfordert keine

Verdünnung und Rückspülung

• Geeignet für Anwendungen mit brennbaren Gasen

Anwendungsgebiete

• Betriebsoptimierung kleiner Feuerungsanlagen

• Für Verbrennungssysteme, die alle Arten von Brennstoffen (Öl, Gas und Kohle) verwenden, überwachen

Ihre Abgasemissionskonzentration kann auch zur Betriebserkennung von thermischen Verbrennungsanlagen überwacht werden

• Überwachen Sie die Raumluft

• Überwachen Sie die Luftbedingungen in Obstlagerräumen, Gewächshäusern, Kellern und Lagerhäusern

• Überwachung von Prozesssteuerungsfunktionen

• Überwachen Sie die Umgebungsbedingungen während der Wärmebehandlung von Stahl

• Für den Einsatz in Umgebungen ohne potenzielle Explosionsgefahr

• Überwachen Sie die Effizienz biologischer Fermentationsreaktionen

Biogasfeld

• Überwachung der Biogas-Fermentationsproduktion

• Gasverstärkung überwachen

• Überwachen Sie biologische Futtermittel

Anwendungsgebiete von paramagnetischem Sauerstoff

• Inertgasinstallation

• Überwachen Sie die Raumluft

• Pharmazeutische Technik

Weitere Anwendungen

• Umweltschutz

• Chemieanlagen

• Zementindustrie

Spezielle Anwendung

ULTRAMAT 23-Gaskonfiguration mit zwei IR- (oder UV-)Komponenten und ohne Pumpe

Der Analysator kann mit zwei unabhängigen Gasleitungen ausgestattet werden. Auf diese Weise kann es zwei messen

Probenahmestelle, mit dieser Messmethode kann beispielsweise Folgendes gemessen werden: NOx-Reformer-Umsatz

NOx-Gehalt vorher und nachher.

Der Gasanalysator ULTRAMAT 23 kann sowohl in Rauchgas-Emissionsüberwachungssystemen als auch eingesetzt werden

Prozess- und Sicherheitsüberwachung.

Das TÜV-zertifizierte Gasanalysegerät ULTRAMAT 23 ist gemäß 13 einsetzbar.

Anforderungen in BlmSchV und TA Luft zur Messung von CO, NO, SO2 und O2

Vom TÜV zertifizierter minimal zulässiger Messbereich:



• Ein- und Zweikomponenten-Analysatoren

- CO: 0 ~ 150 mg/m3

- NEIN: 0 ~ 100 mg/m3

- SO2: 0 ~ 400 mg/m3

• Dreikomponentenanalysator

- CO: 0 ~ 250 mg/m3

- NEIN: 0 ~ 400 mg/m3

- SO2: 0 ~ 400 mg/m3

Alle Bereiche, die größer als die oben aufgeführten sind, sind zulässig.

Hinweis: Für den chinesischen Markt mit extrem niedrigen Emissionen entwickelt und produziert SIEMENS kleinere SO2-Lösungen

Anwendungsbereich (-SO2: 0–50 mg/m3

Design

• 19''-Rack-Einheit mit 4 HE (Standardhöhe) einbaubar

- in rotierender Struktur

- im Rahmen mit oder ohne Gleitschienen

• Probenluftdurchflussmesser auf der Vorderseite;

Optional: Integrierte Messgaspumpe (Standard bei tragbarer Version)

• Für Gasleitungsanschlüsse für den Probengaseingang und -ausgang sowie für Kalibriergas beträgt der Rohrdurchmesser

6mm oder 1/4"

• Gas- und Elektroanschlüsse hinten (tragbare Variante: Messgaseingang vorne)

Anzeige- und Bedienfeld

• Empfohlene Maßnahmen basierend auf NAMUR

• Ermöglicht eine einfache und schnelle Programmierung und Inbetriebnahme des Analysators

• LCD mit großer Hintergrundbeleuchtung zeigt Messwerte an

• Programmiereingabe, Funktionsprüfung und Kalibrierung über Menübedienung

• Abwaschbare Folientastatur

• Die Benutzerhilfe wird im Nur-Text-Format angezeigt

• Bediensoftware mit Display in 5 Sprachen

Eingabe und Ausgabe

• Zum Starten/Stoppen von Messgaspumpen, Auslösen der automatischen Kalibrierung und Synchronisieren mehrerer Geräte

Drei Binäreingänge

• Für Störungen, Wartungsanforderungen, Wartungsumschaltungen, Grenzwerteinstellungen, Messbereichskennzeichnung usw

Acht Relaisausgänge für externe Magnetventile frei konfigurierbar

• Acht zusätzliche Relaisausgänge (optional)

• Acht zusätzliche Binäreingänge (optional)

• Galvanisch isolierte Analogausgänge

Kommunikation

• RS 485 in der Grundkonfiguration (Anschluss von hinten)

Optionen



• RS 232-Konverter, TCP/IP-Ethernet-Konverter

• Zugriff auf das Netzwerk über die PROFIBUS-DP/PA-Schnittstelle

• SIPROM GA-Software



I think you'll find our product offers great value for money！

It's my pleasure to introduce our latest product, which will be a great addition to your current offerings！

We're thrilled to introduce you to our latest product, which we believe will meet your needs perfectly！

We believe this product can help to expand your market share. We look forward to the opportunity to work with you！



We sincerely welcome your calls and consultations and provide you with quality service 24 hours a day！



· Many products are not yet on the shelves please contact us for more products.

· If there is inconsistency between the product model and the display picture, the model shall prevail, please contact us for specific product pictures, we will arrange to take pictures in the warehouse to confirm!



.Technical Team Service Hotline：wujinghan102@gmail.com     +86 13376990653

                                                         csyili980622@gmail.com        +86 13306931261
